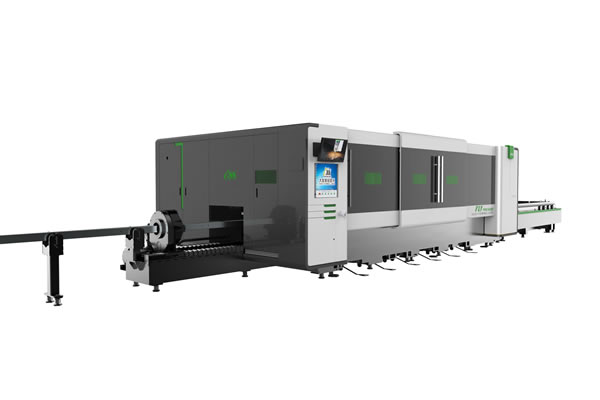

Mesin Laser Cutting Fiber Seri FLY Pro, FLY Pro4020/6020

Mesin Laser Cutting Fiber Seri FLY Pro, FLY Pro4020/6020

Bahan yang dapat digunakan
Baja karbon, besi tahan karat, campuran aluminium, kuningan, dan bahan metal lainnya.

Parameter Teknis

Area kerja	40002000mm/60002000mm	Berat mesin	8t/10t
Daya laser	1000/1500/2000/3000/4000/6000W	Tabung yang dapat digunakan	Diameter lingkaran dengan batas ≤160mm
Stroke sumbu X	4010mm/6010mm	Berat maksimum tabung	100kg
Stroke sumbu Y	2050mm	Stroke sumbu X1 (stroke meja berputar)	1500mm
Stroke sumbu Z	300mm	Kecepatan posisi maksimum sumbu X1	80m/min
Akurasi reposisi sumbu X/Y	±0.03mm/m	Kecepatan posisi maksimum sumbu A	100rpm
Kecepatan maksimum keterikatan sumbu X/Y	140 m/menit	Akurasi reposisi sumbu A/B	±10mm
Akselerasi posisi maksimum	1.4g	Dimensi keseluruhan (selain pipa pemotong)	13m3.6m2.05m (11m3.6m2.05m) 17.5m3.6m2.05m (15m3.6m2.05m)

Contoh Pemrosesan Laser:

Fitur
1. Platform kerja khusus untuk mesin pemotong pipa laser merupakan alat opsional. Tabung maupun lembaran dapat diganti secara bebas. Desain per kaitan depan memastikan pengoperasian dan akses sisi lateral yang baik dan mudah.
2. Titik pemrosesan pemotongan pipa dipasangkan di dalam perisai pelindung untuk melindungi operator
3. Mekanisme pemotongan pipa dapat memroses 1.5m pipa dalam satu waktu. Tahap selanjutnya setelah pemotongan merupakan proses fed-in, dan total panjang dari bahan baku pipa 6m dapat dipotong dan diproses.
4. Penjepit yang beragam dapat dipasangkan untuk memotong pipa baja yang beragam, misalkan sudut, saluran dan baja.
5. Mesin laser cutting fiber dilengkapi dengan struktur gantry (kerangka luncur) dan rak dengan las kuat, peralatan dirawat dengan penghilang tekanan untuk mencapai tingkat kekakuan yang baik dan deformasi yang rendah.
6. Sistem mesin servo penggerak dengan akurasi tinggi dikombinasikan dengan mekanisme transmisi akurasi tinggi membuahkan hasil presisi pemasangan tinggi, torsi transmisi tinggi, kegagalan transmisi rendah serta performa dinamik yang baik.
7. Basis data teknik terpasang di dalam dan pengoperasian yang mudah.
8. Alat proteksi bagian luar yang aman dan terpercaya menggunakan desain saling bertautan untuk memastikan keamanan tingkat tinggi.
